多繩摩擦式提升機主軸裝置

多繩摩擦式提升機主軸裝置

  • 產品簡介:摩擦輪采用整體低合金鋼,全焊接結構,由筒殼、左右輻板、左右輪轂、支環、擋繩板焊接而成。對大型提升機(直徑大于或等于2.8m),筒殼內焊有支環來加強整個筒殼的剛度。
  • 適用范圍:

24小時服務熱線

18239228888
13783045957

主軸裝置是提升機的工作機構,承擔提升、下放載荷的全部扭矩,并承受搭在摩擦輪上兩側的鋼絲繩的拉力。由主軸、摩擦輪、滾動軸承、軸承座、軸承蓋、軸承梁、摩擦襯墊、固定塊、壓塊組成。

主軸是主軸裝置的主要零件之一,它承受整個主軸裝置自重,外載荷和傳遞全部扭矩,用低合金鋼鍛制。在軸上直接鍛出一個或兩個法蘭盤,通過高強度螺栓與摩擦輪聯接。

摩擦輪采用整體低合金鋼,全焊接結構,由筒殼、左右輻板、左右輪轂、支環、擋繩板焊接而成。對大型提升機(直徑大于或等于2.8m),筒殼內焊有支環來加強整個筒殼的剛度。

根據客戶需求,可采用不可拆的焊接式制動盤(也稱死閘盤),即制動盤焊在卷筒端部,也可采用可拆式組合制動盤,即制動盤作成兩半成對活裝在摩擦輪上,摩擦輪與制動盤用高強度螺栓聯接。制動盤分為單閘盤和雙閘盤兩種。

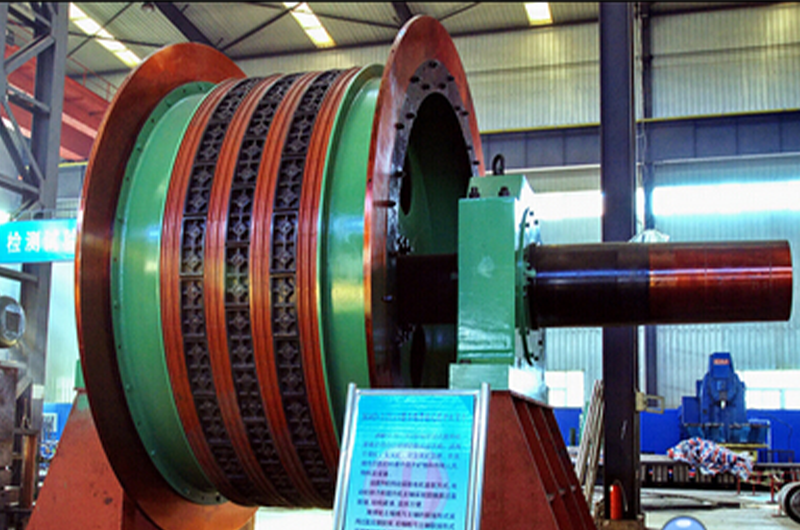

 多繩摩擦式提升機主軸裝置實拍

主軸承由滾筒軸承、軸承蓋、軸承座、軸承端蓋等零部件組成。滾動軸承采用國內知名品牌哈、瓦、洛雙列向心球面滾子軸承,調心性能好,能承載較大的徑向負荷和抗沖擊能力,壽命長、效率高、維護方便。

摩擦襯墊為關鍵零件,摩擦襯墊用固定塊和壓塊通過螺栓固定在摩擦輪上,萬豐公司采用摩擦系數≥0.25的高摩襯墊,確保提升機性能參數、提升能力及安全可靠。落地式提升機襯墊兩個繩槽,通過撥繩裝置實現鋼絲繩在兩個繩槽間的切換,可以將摩擦襯墊的壽命加倍,也提高了襯墊材料的使用率。

技術參數
